产品详情
1、铝钪合金的特点
p强烈地细化铝合金的晶粒
p弥散强化效果好
p显著提高铝合金的再结晶温度
p提高合金的耐腐蚀性能
p改善合金的塑性

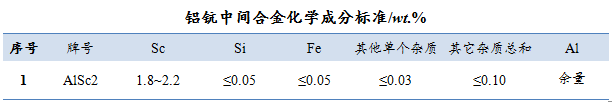

2、合金牌号和化学成分
3、产品规格
产品规格：长条锭，或蘑菇状圆柱块
订货周期：7~10个工作日，特殊规格需商定
4、典型应用实例
铝钪合金材料具有重量轻、强度大、塑性高、耐高温、耐腐蚀和焊接性好等优点，是继铝锂合金之后新一代航天、航空、舰船用轻质结构材。
如果把2xxx系Al-Cu-Mg合金与7xxx系Al-Zn-Mg-Cu合金作为第一代航空航天器合金，那么铝锂合金就是第二代，铝钪合金就是当前与未来的第三代了。俄罗斯、乌克兰、美国在含钪的铝合金研究与生产方面均取得了很大的成就，特别是俄罗斯，无论是在研究方面，还是在材料生产与应用方面均是领军的，现已开发出5个系列40多个牌号的工业含Sc铝合金：
4.1热处理不可强化的可焊性高的Al-Mg-Sc系合金
20多种合金，其牌号为01515、01523、01535、01545、01570等。该系合金的研究与应用最为成功，具有如下优点：
a、成本低较。它的Sc含量<0.14%，有利于降低成本。
b、力学性能高。含微量Sc的Al-Mg系合金的抗拉强度（UTS）比5083合金的高30%以上，而其屈服强度则比5083合金的大一倍以上，焊缝抗拉强度也比5083的大25%左右，但其伸长率则比5083合金低4%左右。
c、良好的可焊性。Al-Mg-Sc合金的可焊性能与常规5xxx系合金的相当，热影响区与焊缝的力学性能几乎与基体材料的相当。钪可在合金内形成多边形化合物，有很强的晶粒细化作用，对提高力学性能极为有利。
d、高的抗腐蚀性能。Al-Mg-Sc合金的抗腐蚀性能几乎与5083合金的相当，其薄板试样在3%NaCl+1%HCl溶液中浸泡24h后仍完好如初，没有发生点腐蚀。
4.2 Al-Zn-Mg-Sc系合金
2种合金，其牌号为01970及01975，有很高的力学性能，T6材料的抗拉强度Rm=530 MPa，伸长率A=8%，有高的抗剥落腐蚀能力与良好的可焊性与超塑性。
4.3 Al-Mg-Li-Sc系合金
2种合金，牌号为01421及01423，具有高的力学性能和低的密度（2500kg/m3），在高强度铝合金中是密度最低的。01421合金的力学性能：抗拉强度Rm=530 MPa，屈服强度Rp0.2=380 MPa，伸长率A=6%。
4.4 Al-Cu-Li-Sc合金
2种合金，牌号为01460及01464。01460合金T4态的力学性能：抗拉强度Rm=550MPa，屈服强度Rp0.2=490 MPa2，有良好的可焊性能和低温性能，在液氢温度下的上述力学性能分别上升到680 MPa、560 MPa，伸长率可达10%，俄罗斯已用它制造火箭低温燃料箱。
01464合金是01460合金的发展，经形变热处理后具有高的强度、塑性、抗蚀性、可焊性、抗冲击性和抗裂性，而且有良好的热稳定性，板材的抗拉强度Rm=560 MPa，屈服强度Rp0.2= 520MPa，伸长率A=9%，可用于制造在120℃长期工作的结构件。
4.5 Al-Zn-Mg-Cu-Sc系合金
该系合金是目前有商业价值的强度最高的合金，抗拉强度可超过800 MPa，俄罗斯、乌克兰和美国赖特-帕特森空军研究实验室的研究表明，向Al-Zn-Mg-Cu系合金添加少量Sc和Zr，Zn的含量可以超过一般不大于7%的上限，从而大幅度提高7xxx系合金的各项性能。
Al-Sc合金在航空工业中可作为飞机的结构材料，俄罗斯已用于米格-20，米格-29，图-204客机和雅克-36直升机等的结构材料；还用挤压异形材的形态作为安东诺夫运输机的机身纵梁材料；用A1-Sc合金作为机身及机翼的蒙皮材料等，其可降低飞机重量，提高强度，从而增加了飞机运输量和飞机速度。俄罗斯还将这类合金用于宇宙飞行器的热调控系统，效果较好，还用作大型负载焊制的优良结构材料和其它结构件，其前景较好。
版权所有 © 金年会|金年会·jinnian(金字招牌)诚信至上 网站建设：中企动力郑州 营业执照 京ICP证000000号
